Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|

Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
NewWaterRockets
Wasserraketenbauer
Registriert seit: Mär 2020
Wohnort: Südwestpfalz
Verein:
Beiträge: 111
Status: Offline
|
Wow, sieht gut aus. Wie ich sehe, hat es jetzt geklappt mit den Bildern'  . Wie hast du denn die ED hinbekommen? Hast du ne Drehbank? Gruß, Felix.
Geändert von Oliver Arend am 22. November 2020 um 14:18
Flüge sind schön,
Vorsicht ist besser.
|
|
Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|
Was meinst du mit ED? Ich hab nen Freund der is Dreher und der macht mir das für ein paar euronen. Ich geb ihm ne detaillierte Technische Zeichnung und er setzt das dann um.
Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|

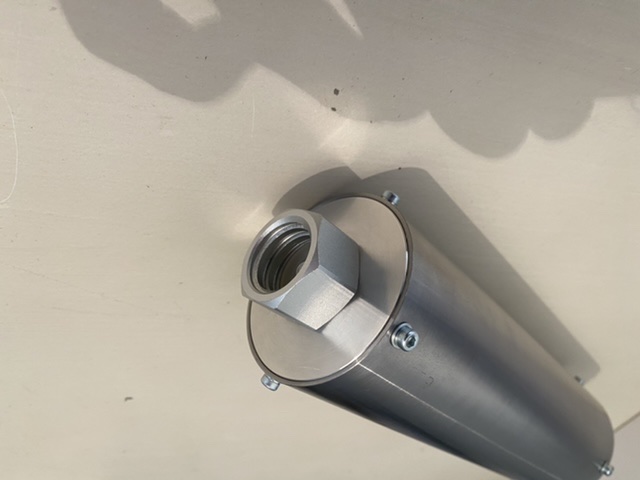

Die Düse und das Gehäuse sind aus Metall. Die Injector Seite aus Alu.
Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|

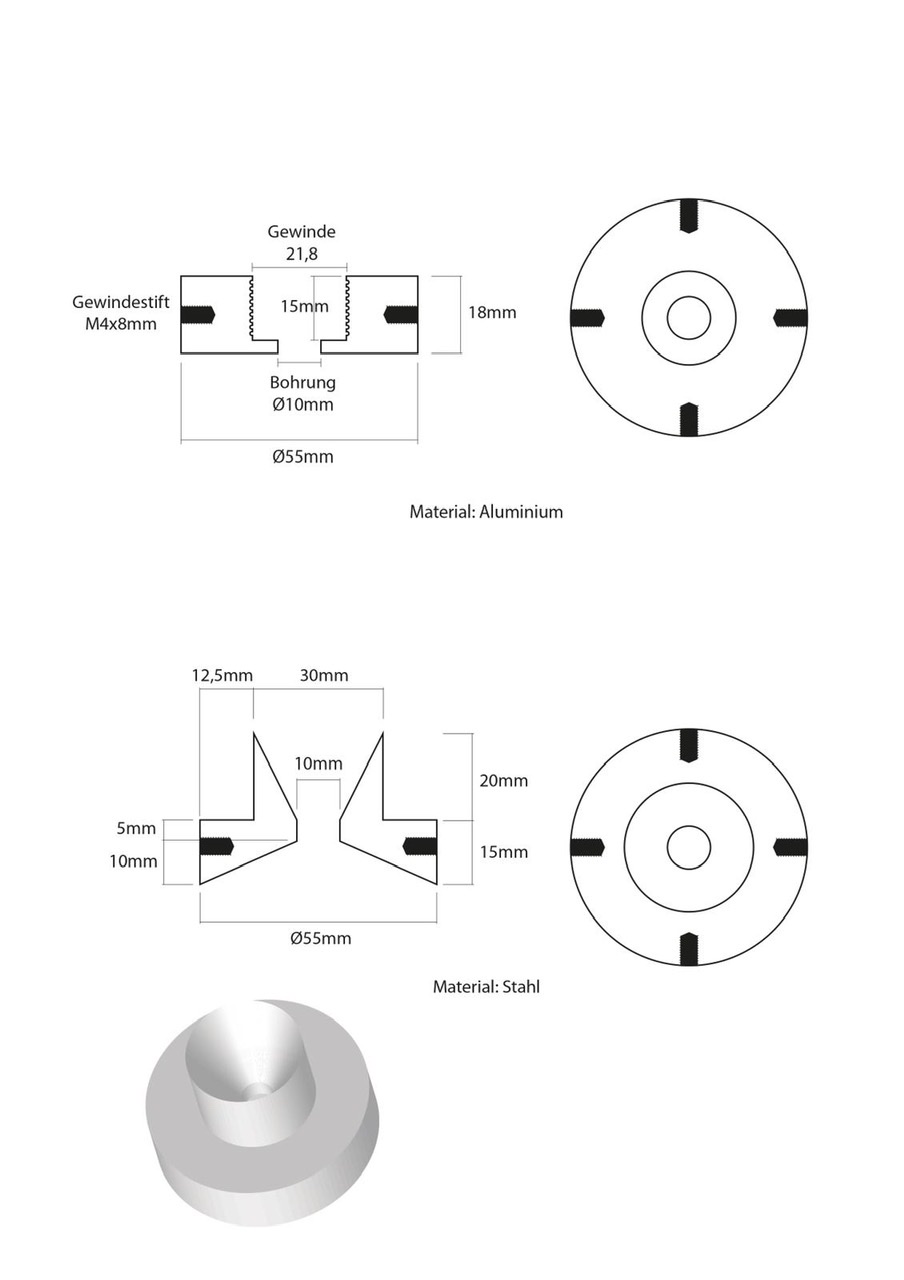

Hier sieht man den Aufbau der Düse und der injector Seite. Was haltet ihr prinzipiell von dem Teil? Als festbrennstoff hatte ich an Acryl gedacht. Oder gibt es etwas das als feststoff am besten ist?
Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
NewWaterRockets
Wasserraketenbauer
Registriert seit: Mär 2020
Wohnort: Südwestpfalz
Verein:
Beiträge: 111
Status: Offline
|
Hi Chris86, ED=Expansionsdüse Gruß, Felix.
Geändert von Oliver Arend am 22. November 2020 um 14:18
Flüge sind schön,
Vorsicht ist besser.
|
|
Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|

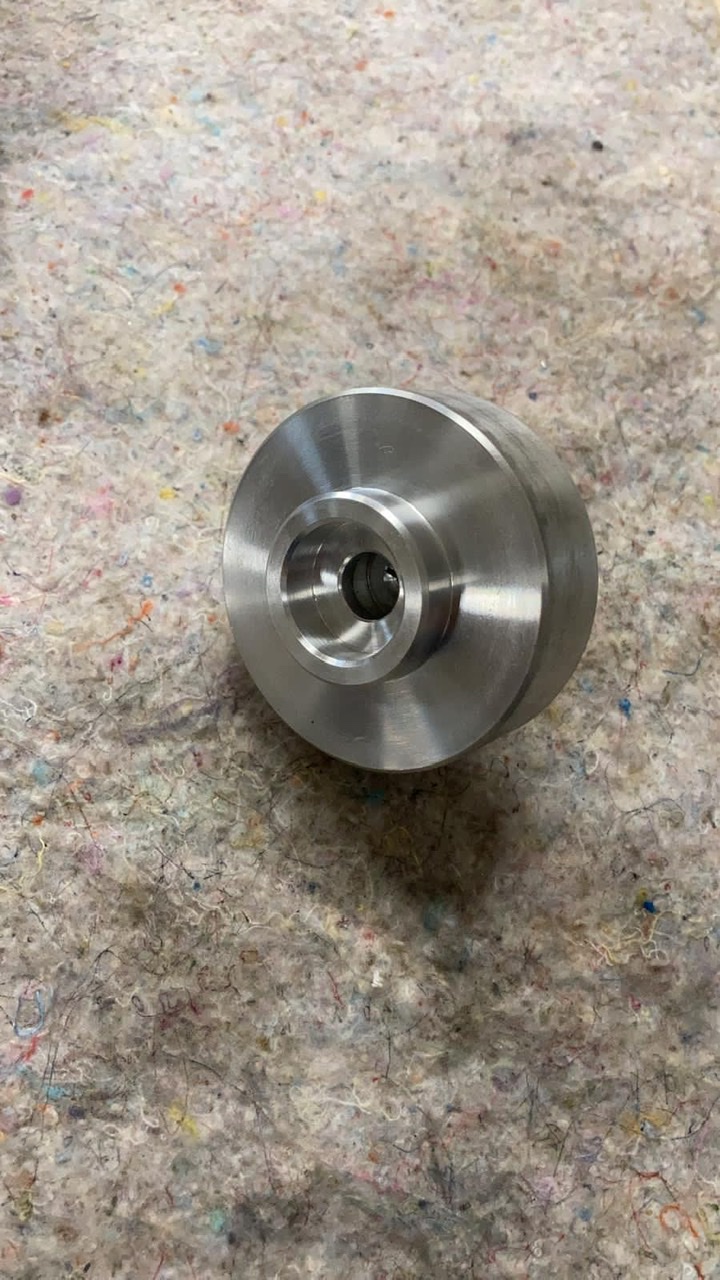

Die wurde wie der Rest auch auf der drehbank gemacht.
Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|
Würde mich über Anregung und Kritik freuen. Da es mein erster in der Größe ist. Denkt ihr der ist vom Aufbau her so in Ordnung?
Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2823
Status: Offline
|
Das sieht erfolgversprechend aus, Hut ab. Wie ist das mit dem Tanken und dem Injektor-Ventil gedacht? Gruß Ralf
Geändert von Oliver Arend am 22. November 2020 um 14:18
#Don’t Look Up
|
|
Chris86
Anzündhilfe
Registriert seit: Nov 2020
Wohnort:
Verein:
Beiträge: 43
Status: Offline
|
Hi Vielen Dank Ich hab ein umfüllventil für eine 1100g Einwegflasche mit N20 auf die Sodastream Zylinder. Ich kann aber auch die großen 4kg Flaschen nehmen und mit diesen die Sodastream Zylinder befüllen. der Injector hat ein 21,8 Gewinde. Darauf passt ein Adapter in welchem die Sodastream Gewinde passen. Diese werden dann beim einschrauben automatisch geöffnet. Das Gas wird dann wie beim microhybrid durch eine Burst Disc zurück gehalten. Also ein recht simpler Aufbau mit wenig teilen.
Geändert von Oliver Arend am 22. November 2020 um 14:18
|
|
|
