Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|

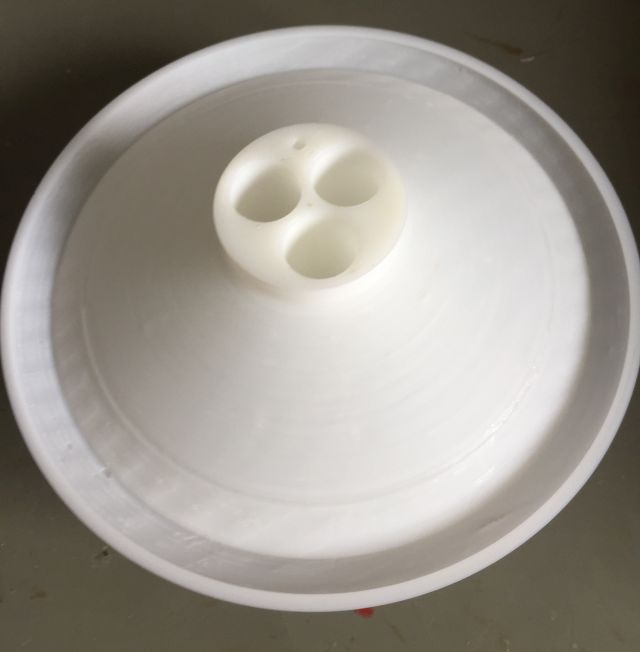

Heute war noch der Motorhalter eines großen Ufos an der Reihe, 3-er Cluster Klimamotoren kommt da rein. Die Halterung hat gleich noch das Leitröhrchen integriert und passt saugend in das Ufo.   Das ganze Ufo komplett wiegt nur 66 g bei 20 cm Durchmesser.
Always keep the pointy side up!
|
|
morob
Epoxy-Meister
Registriert seit: Jul 2001
Wohnort: Berlin
Verein: DERA e.V.
Beiträge: 411
Status: Offline
|
du bist die neue generation an modellraketenbauern alles aus dem 3d drucker  fehlt nur noch der motor
Geändert von morob am 15. August 2017 um 15:38
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|

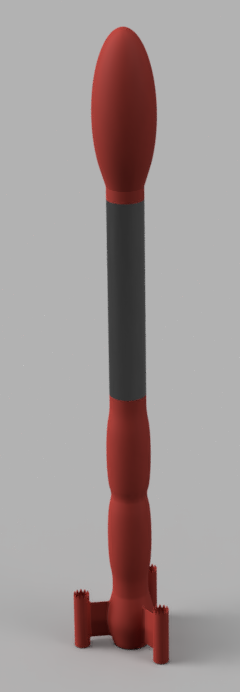

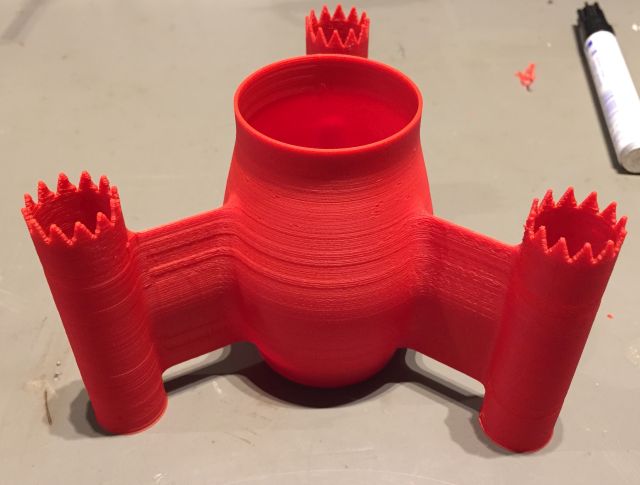

Nene, ich baue auch noch "richtig", u. a. die Honest-John die nur teilweise aus 3D-Drucken besteht. Momentan ist es aber verlockend, ich probiere da viel aus, vieles landet auch in der Tonne. Am Wochenende habe ich mal angefangen einen neuen 3er-Cluster zu drucken, ist ja bald T1-Flugtag in Eilenburg ,-) Da nutze ich die Möglichkeiten ein bisschen mehr aus, Rundungen da zu machen wo man sie mit herkömmlicher Bauweise nur schwer hinbekommt. Das Teil besteht aus 4 Teilen, Heck, 2 Rohrsegmente und die Spitze und wird ca. 80 cm hoch.  Eine noch etwas mislungene Fassung des Hecks zeigt wo es noch hapert, die Oberfläche ist mies geworden weil ich die Wandstärke nicht optimal erwischt habe. Da muss man dann in der Vorschau genau hinschauen und solange optimieren bis dort zwei ganze Kunststoffschlangen rein passen. Die neue Fassung ist gerade in Arbeit, braucht so 5 Stunden in ABS, die sieht aber top aus, schön glatt außen.
Geändert von Lschreyer am 20. August 2017 um 19:47
Always keep the pointy side up!
|
|
bully
Epoxy-Meister
Registriert seit: Nov 2004
Wohnort: Bayern
Verein: Solaris-RMB
Beiträge: 462
Status: Offline
|
also ich weiss nicht, irgendwie erinnert mich das an was ganz anderes ....
Aus jedem Versuch wird man etwas mehr kluch!?
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|
Die Rundungen dienen hier aber nicht der besseren Stimulation der umgebenden Luft sondern alleine der Stabilitätserhöhung der nur 0,53 mm dünnen Aussenwand.
Die Spitze wird aber noch abgewandelt, das ist nur ein erster Entwurf, dort kommt noch ein Cockpit rein ;-)
Always keep the pointy side up!
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|

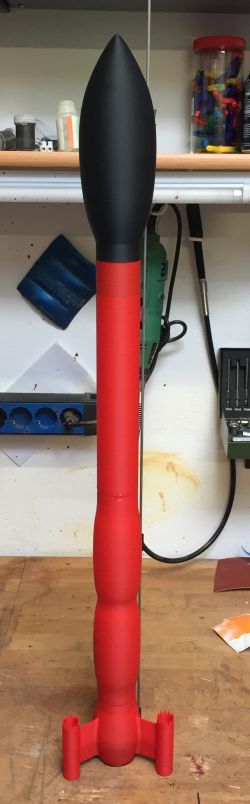

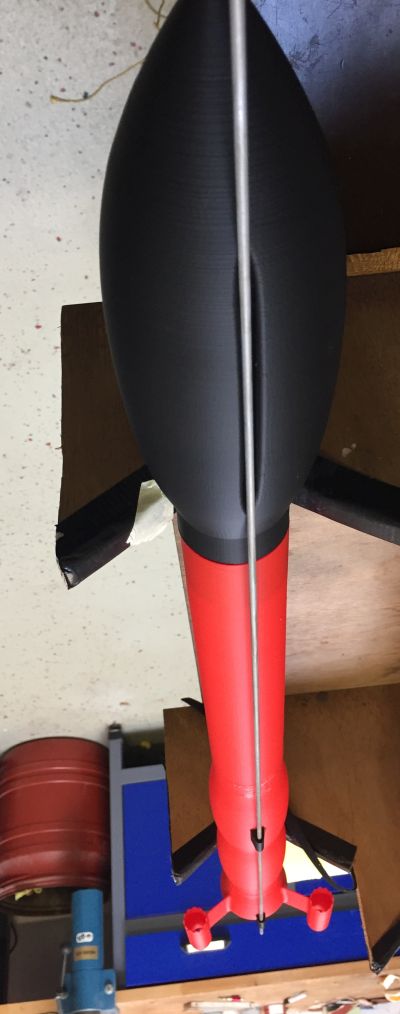

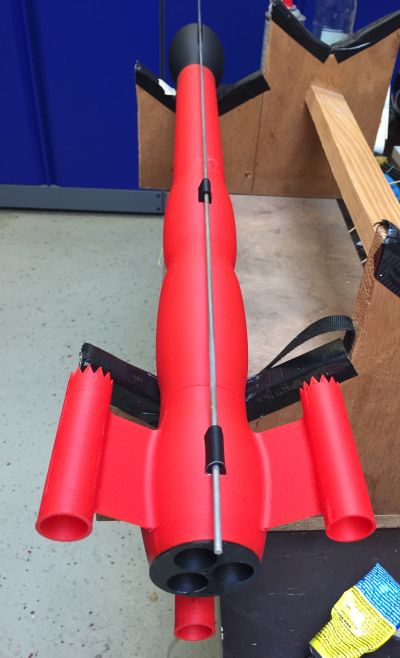

In den letzten Tagen konnte ich wieder ein paar Teile machen, der T1-Flugtag ist ja schon bald... Die Rondorocket ist soweit startbereit, 80 cm hoch, 140 g leicht und mit schönen Rundungen 8-) Fliegen soll sie auf 3xC6 Cluster Irgendwann beim Design der Spitze fiel mir auf dass der Leitstab nicht durch geht, also habe ich einfach eine Rille in die Spitze modelliert, dadurch kann der Leitstab bis nach oben.
Geändert von Lschreyer am 07. September 2017 um 17:29
Always keep the pointy side up!
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2823
Status: Offline
|
Hi Louis, schicke Sachen die Du da konstruierst. Wird der Drucker auch mal kalt oder Druckst Du einfach durch Welche Erfahrungen hast Du mit der originalen Druckplatte und ABS gemacht? Bekommst Du das zum halten? Ich frage nur, da ein Freund sich einen Jennyprinter zugelegt hat. Der ist ja fast baugleich mit deinem und hat auch "nur" eine Glasplatte als Druckbett. Gruß Ralf
#Don’t Look Up
|
|
morob
Epoxy-Meister
Registriert seit: Jul 2001
Wohnort: Berlin
Verein: DERA e.V.
Beiträge: 411
Status: Offline
|
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|
Momentan steht sie still Ich habe die Glasplatte gleich zu Anfang gegen eine spezielle Platte (mtplus) getauscht, damit hat man keine Haftprobleme mehr.
Always keep the pointy side up!
|
|
Lschreyer
Grand Master of Rocketry
Registriert seit: Nov 2006
Wohnort: Zeven
Verein: AGM, L3
Beiträge: 2035
Status: Offline
|

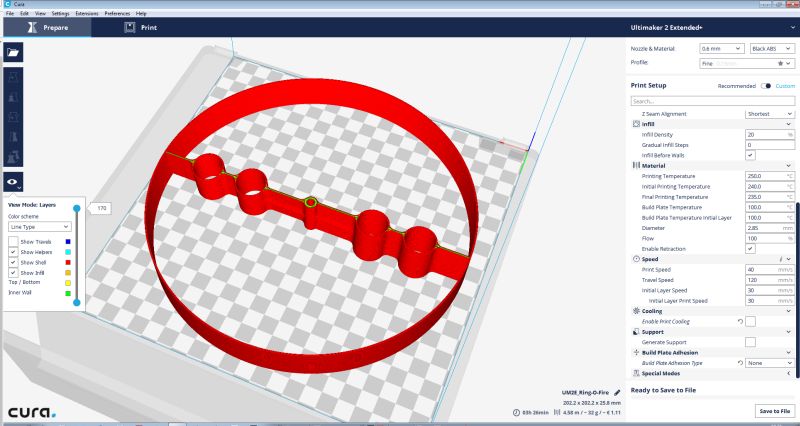

Nach dem Flugtag ist vor dem Flugtag, neues muss also her. Schwer beeindruckt von Achims fliegendem Ring habe ich mich mal an den PC gesetzt und eine Ring-O-Fire konstruiert. 20 cm Durchmesser hat sie, 4 Motorhalter und wird gerade ausgedruckt. Ca. 4 Stunden Druckzeit soll es sein, bin gespannt Die Motorhalter sind jeweils um 20° gekippt.
Always keep the pointy side up!
|
|
|
