Zitat:

---

im Handbuch wäre bei der Abmaß Skizze am Ende noch die Bauhöhe interessant

---

Die Bauhöhe ist 13 mm. Wie ich es sehe, hat ein BT-60-Rohr ja ca. 40 mm Innendurchmesser. Natürlich passt das Board selbst mit seinen 35 mm Breite in einen BT-60-Kuppler. Aber es muss da ja noch eine Platte (z. B. aus Flugzeugsperrholz), auf die das Board aufgeschraubt wird, mit hinein, zusätzlich noch darauf noch der GPS-Empfänger. Ein U-Blox M8 hat ebenfalls eine Bauhöhe von 13 mm.

Auf der Unterseite müsste dann der Akku Platz finden, ggf. dort auch der GPS-Empfänger, um die E-Bay nicht zu lang zu machen. Mit einem flachen Akku von z. B. 13 mm Höhe, könnte das gehen. Aber man möchte ja auch noch von außen einschalten (MagSwitch o. Ä.), da könnte das eng werden.

Rechnen wir mal durch:
- Sender 13 mm
- Platte 2 mm
- Akku / GPS-Receiver 13 mm (brauchen ja auch noch eine Befestigung, bringt noch etwas in der Höhe dazu, außerdem Akku hat rechteckige Form!)

Die üblichen eisernen Gewindestangen werden sich vermutlich nicht so gut eignen wegen Absorption der Funkwellen, also besser welche aus Kunststoff; Durchmesser müsste daher größer sein, um entsprechende Festigkeit zu erreichen.

Viel Platz bleibt da nicht.

Gruß Achim

Geändert von AchimO am 25. März 2022 um 21:29

Zitat:

---

Original geschrieben von Andreas B.

Zitat:

---

Original geschrieben von Doublegene

Ich habe großes Interesse und hoffe das dieses Jahr von deiner Seite viel getestet werden kann und man sich evt mal auf einem Startevent austauschen kann …

---

@Marco, z.B. am 09.04. hättest du auf der Roten Jahne ausreichend Gelegenheit dazu....

Andreas

---

Hallo Andreas

ja das wäre auf jeden fall sehr geil ! ich bin am nachdenken.. sind für mich halt einfach ca 500km. ich geb nochmal bescheid...

Grüsse Marco

Zitat:

---

Original geschrieben von AchimO

Zitat:

---

im Handbuch wäre bei der Abmaß Skizze am Ende noch die Bauhöhe interessant

---

Die Bauhöhe ist 13 mm. Wie ich es sehe, hat ein BT-60-Rohr ja ca. 40 mm Innendurchmesser. Natürlich passt das Board selbst mit seinen 35 mm Breite in einen BT-60-Kuppler. Aber es muss da ja noch eine Platte (z. B. aus Flugzeugsperrholz), auf die das Board aufgeschraubt wird, mit hinein, zusätzlich noch darauf noch der GPS-Empfänger. Ein U-Blox M8 hat ebenfalls eine Bauhöhe von 13 mm.

Auf der Unterseite müsste dann der Akku Platz finden, ggf. dort auch der GPS-Empfänger, um die E-Bay nicht zu lang zu machen. Mit einem flachen Akku von z. B. 13 mm Höhe, könnte das gehen. Aber man möchte ja auch noch von außen einschalten (MagSwitch o. Ä.), da könnte das eng werden.

Rechnen wir mal durch:
- Sender 13 mm
- Platte 2 mm
- Akku / GPS-Receiver 13 mm (brauchen ja auch noch eine Befestigung, bringt noch etwas in der Höhe dazu, außerdem Akku hat rechteckige Form!)

Die üblichen eisernen Gewindestangen werden sich vermutlich nicht so gut eignen wegen Absorption der Funkwellen, also besser welche aus Kunststoff; Durchmesser müsste daher größer sein, um entsprechende Festigkeit zu erreichen.

Viel Platz bleibt da nicht.

Gruß Achim

---

Hallo Achim

vielen dank für die ausführlichen Infos. Weis ich sehr zu schätzen...

Wird es in deiner Planung nur Komplettlösung mit Flight Controller und Pyro Channels geben oder wäre es vorstellbar ein getrenntes kleineres System mit GPS Tracking und Telemetrie als stand alone Lösung zu machen ? :-)

Vielen Dank und viele Grüsse Marco

Heute habe ich von Achim den allerneusten Prototypen seines Telemetriesenders für den Einbau
in 29mm Rohre, zum testen am 09.04. auf der Roten Jahne erhalten !

Ich bin echt beeindruckt, was für ein tolles Teil Achim da entwickelt hat !

Das eröffnet ganz neue Möglichkeiten zum Wiederfinden von sehr hoch fliegenden Minimal Durchmesser Modellraketen.

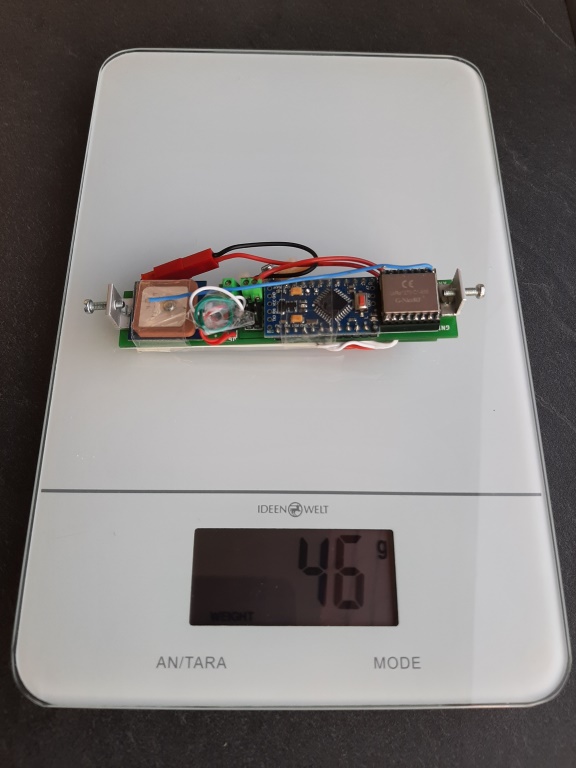

Und mit nur insgesamt 46g ist das ein Leichtgewicht (inklusive Akku) mit absoluter HighTech.

Andreas

Geändert von Andreas B. am 29. März 2022 um 21:53

Super !!! <3 ich bin begeistert :-)

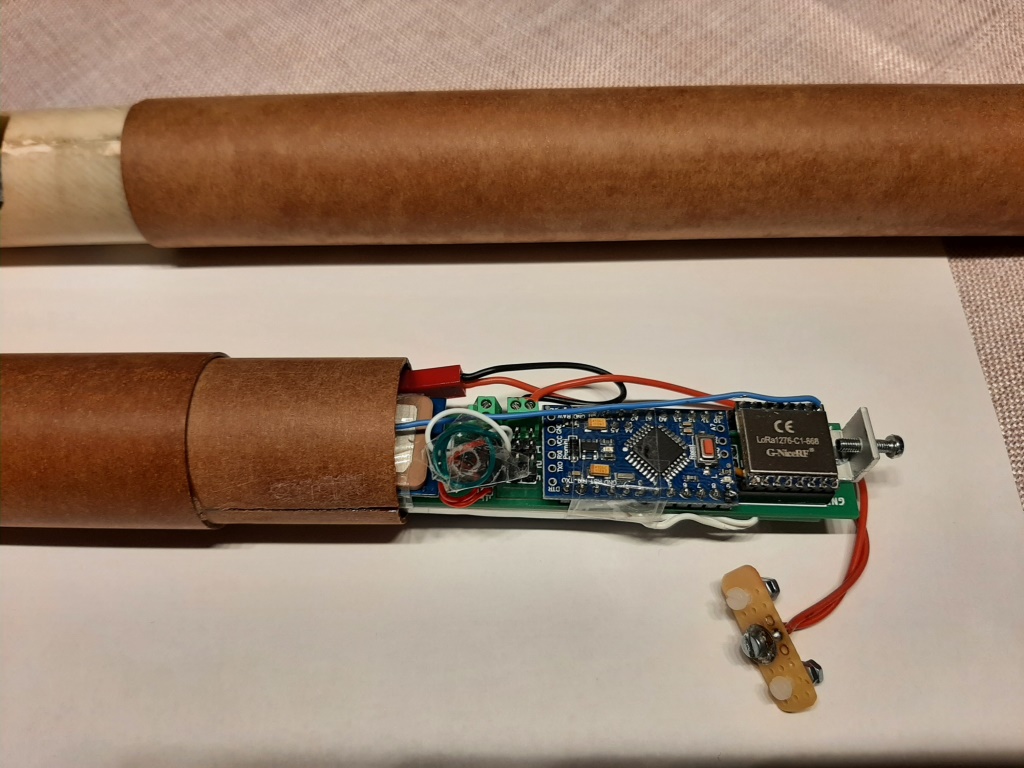

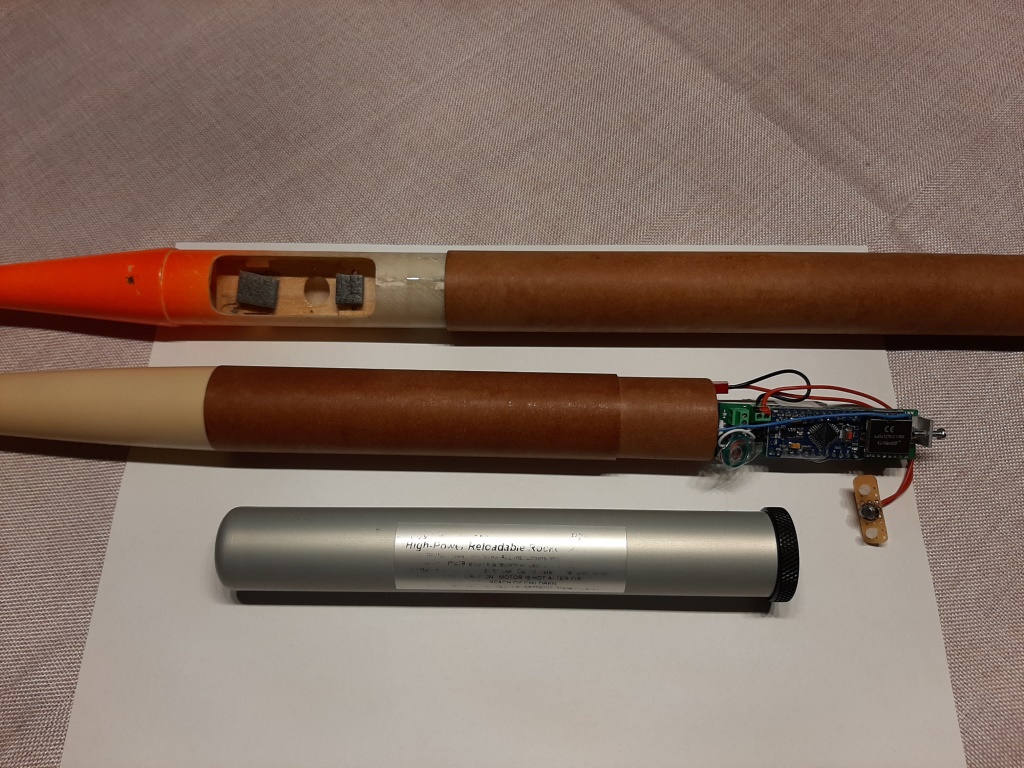

Achim's Telemetriesender passt perfekt in das 29mm Körperrohr einer Minimal Durchmesser Rakete... !

Zitat:

---

Original geschrieben von Andreas B.

Achim's Telemetriesender passt perfekt in das 29mm Körperrohr einer Minimal Durchmesser Rakete... !

%Bild1

%Bild2

---

mega klasse ... hoffe das die Tests erfolgreich laufen. Auch tolle Rakete. freu mich sehr auf dieses Jahr.

Viele Grüsse Marco

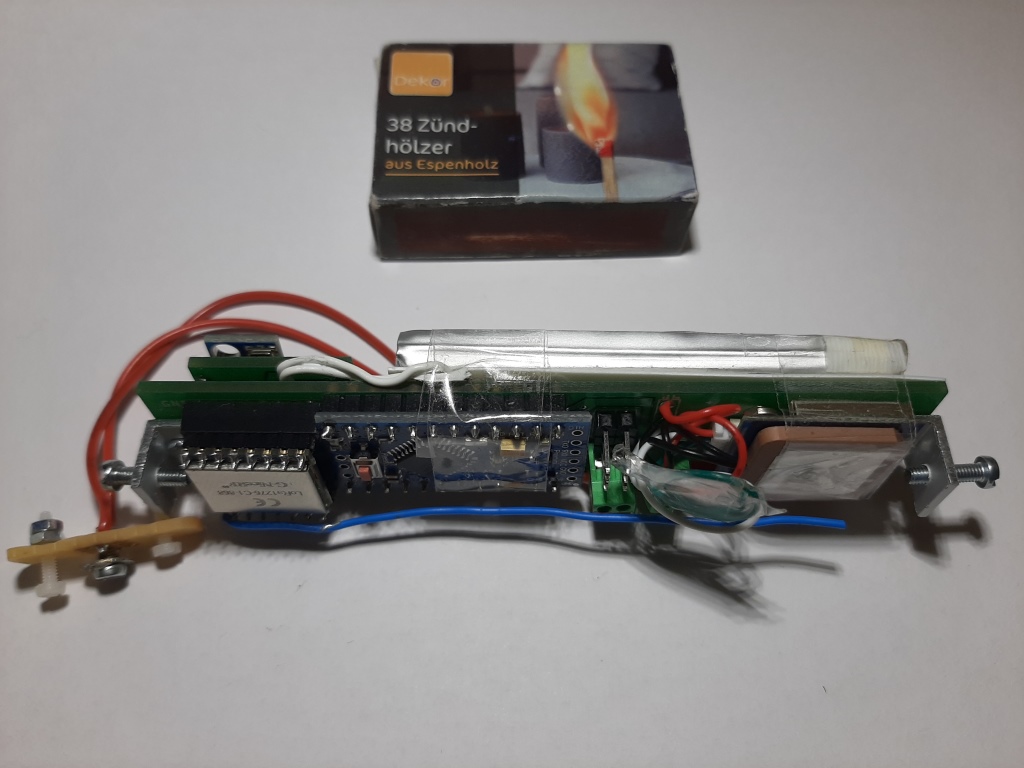

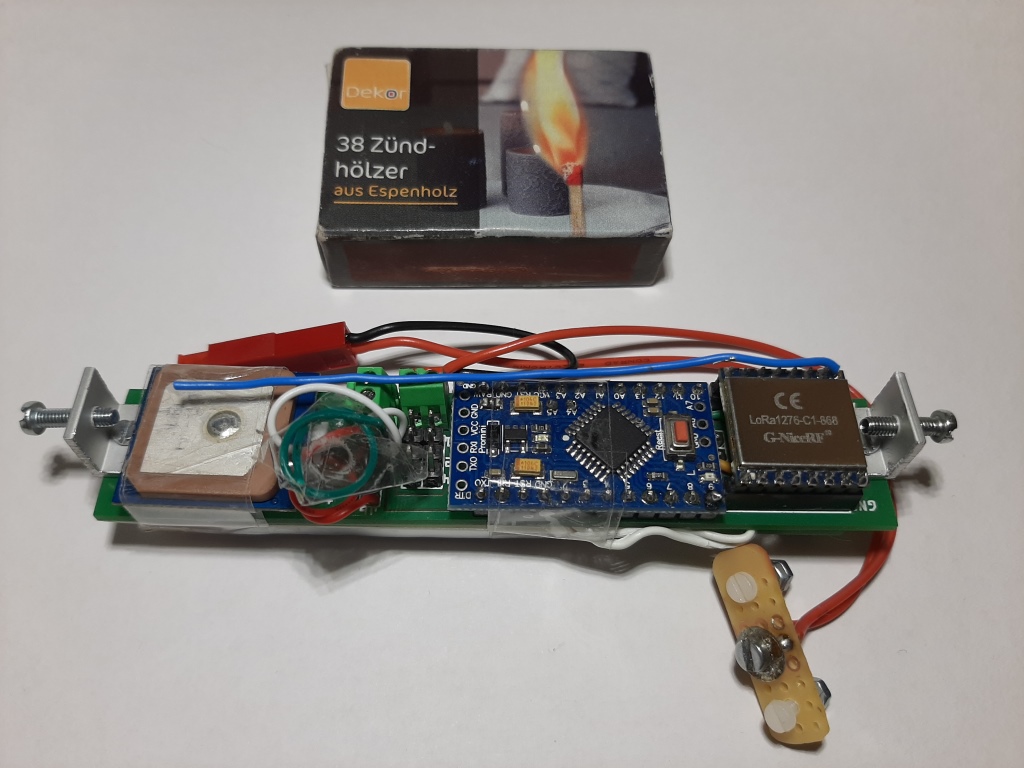

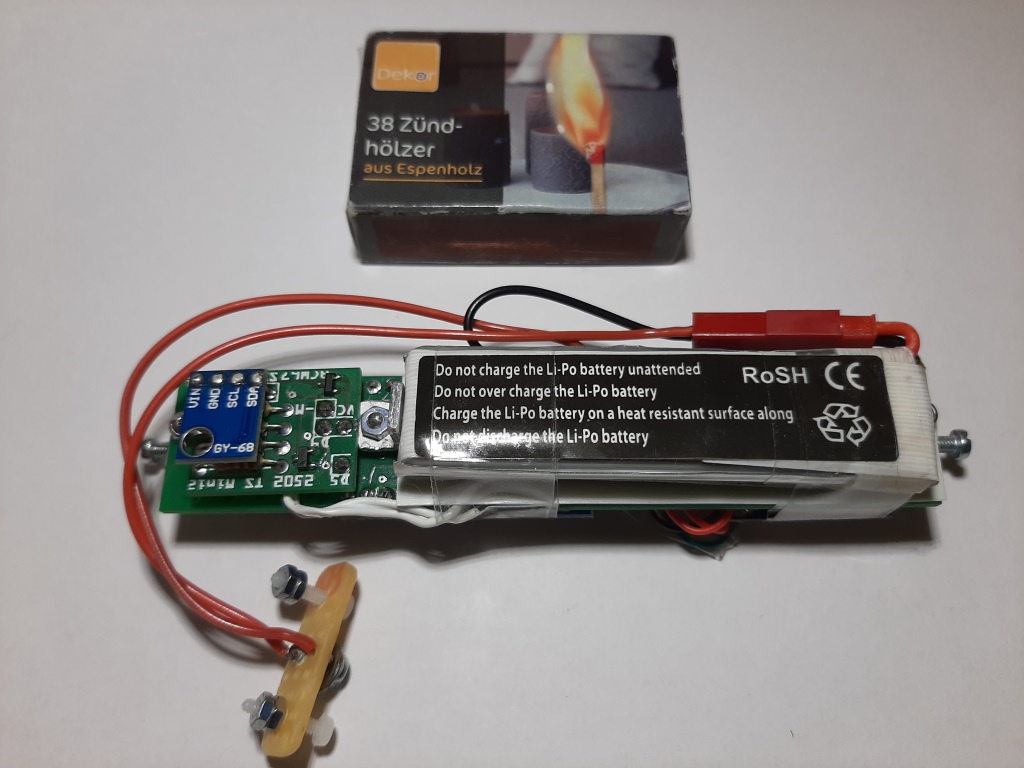

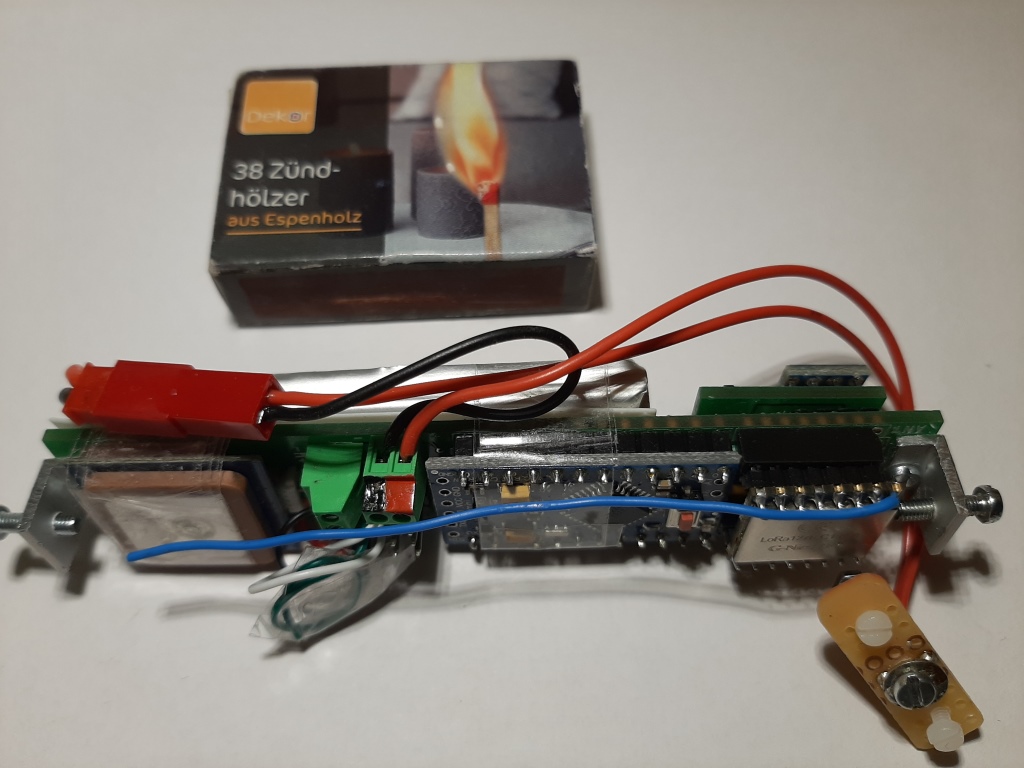

Hier noch mal kurz die 4 Seiten-Ansicht von Achim's toller Telemetrie....









Andreas

Einfach nur genial!!!

Wie sieht der Empfänger aus?

Wird das als Bausatz incl. Firmware zu kaufen geben?

Geändert von Londo1 am 30. März 2022 um 09:28

Als Bausatz wird das nicht gehen:

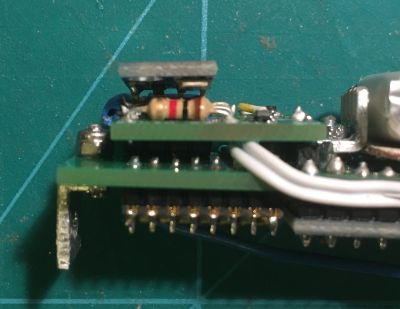

Auf dem Bild sind 4 Ebenen erkennbar. Von unten nach oben:
- LoRa Transceiver
- lange Platine, mit zwei Leitungen zum Prozessor, zwei Brücken
- kurze Platine
- Breakout-Board mit Luftdrucksensor

Das muss in einer ganz bestimmten Reihenfolge zusammengelötet werden. Der kleinste Fehler dabei erzeugt sofort Ausschuss. Auch ich muss dabei jedes Mal hochkonzentriert arbeiten.

Als Teile eines Bausatzes blieben außer der Elektronik nur noch
- Akku
- GPS-Empfänger
- die Winkel mit zugehörigen Schrauben/Muttern

Da kann man gleich alles zu einem Paket schnüren und getestet abgeben.

Der Empfänger ist auf Seite 3 dieses Threads dargestellt. Ein Einblick ins Innere ist im Handbuch möglich.

Gruß Achim

Geändert von AchimO am 30. März 2022 um 20:11
